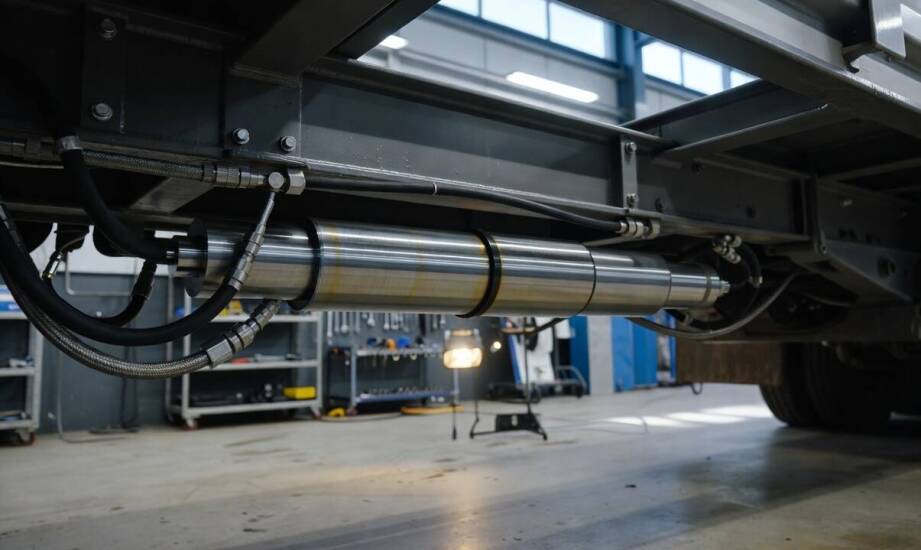

Dlaczego konstrukcja teleskopowa daje długi wysuw przy krótkim korpusie siłownika hydraulicznego

Maszyny robocze wymagają ogromnego zasięgu elementów wykonawczych przy bardzo ograniczonej przestrzeni montażowej na podwoziu. Inżynierowie projektujący wywrotki czy dźwigi muszą pogodzić potrzebę kilkumetrowego wysuwu z brakiem miejsca na długi korpus w ramie pojazdu. Odpowiedzią na to wyzwanie inżynieryjne jest złożona z zachodzących na siebie tulei konstrukcja hydrauliczna. Segmentowy mechanizm pozwala zmieścić długi skok w wyjątkowo kompaktowej formie bazowej. Dzięki takiemu układowi skrzynia ładunkowa dużej ciężarówki może podnieść się do kąta sześćdziesięciu stopni bez fizycznego wydłużania ramy jezdnej. Złożony element zajmuje zaledwie ułamek docelowej długości roboczej, co diametralnie zmienia możliwości projektowe ciężkiego sprzętu budowlanego.

Budowa mechanizmu teleskopowego i zasada wysuwu stopni

Mechanizm składa się z kilku cylindrów o precyzyjnie zestopniowanych średnicach, które wsuwają się całkowicie jeden w drugi. Konstruktorzy stosują tu grube stalowe tuleje, pełniące funkcję tłoczyska i jednoczesnego korpusu dla kolejnej, wewnętrznej sekcji. Między poszczególnymi stopniami pracują specjalistyczne uszczelnienia ślizgowe oraz teflonowe pierścienie prowadzące. Elementy te utrzymują całkowitą szczelność pierścieniowych komór roboczych pod wysokim ciśnieniem płynu. Każda mniejsza rura tworzy własną, ściśle odizolowaną przestrzeń układu, do której główna pompa tłoczy olej hydrauliczny.

Kolejność ruchu poszczególnych rur zależy bezpośrednio od praw fizyki przepływu i wewnętrznej geometrii całego układu. Początkowo z korpusu wysuwa się stopień o największej średnicy, ponieważ duża powierzchnia dna generuje największą siłę pchania przy stałym ciśnieniu. Tłoczony płyn wypełnia najszerszą komorę, zmuszając do ruchu najcięższy element ładunku. Kolejne, coraz węższe sekcje ruszają dopiero po całkowitym wysunięciu poprzedniego stopnia. Zastosowanie dodatkowych zaworów sekwencyjnych pozwala czasem wymusić niezależny układ ruchu, co zapobiega mechanicznemu zakleszczeniu rur przy skrajnie nierównomiernym obciążeniu skrzyni. Odmiany dwustronnego działania posiadają dodatkowe kanały olejowe wymuszające siłowe cofanie każdego poziomu przy użyciu ciśnienia.

Wpływ liczby stopni na siłę i prędkość układu

Liczba zagnieżdżonych tulei bezpośrednio określa proporcję między długością całkowicie schowaną a docelowym, maksymalnym zasięgiem urządzenia. Dwustopniowy układ hydrauliczny osiąga stosunek skoku roboczego do długości złożonej na poziomie od 1,6:1 do 2,5:1. Bardziej skomplikowany wariant pięciostopniowy przekracza proporcję 3,5:1, drastycznie redukując przestrzeń potrzebną do bezpiecznego montażu w podwoziu. Prawa fizyki rządzące przepływem płynów sprawiają, że parametry siły i prędkości zmieniają się w trakcie trwania całego cyklu. Siła podnoszenia maleje wraz z aktywacją każdej kolejnej rury o znacznie mniejszym przekroju. Jednocześnie prędkość wysuwania rośnie, ponieważ mniejsza objętość komory napełnia się szybciej przy stałym wydatku pompy roboczej.

Intensywna eksploatacja oraz bezpośredni kontakt z pyłem mocno obciążają delikatne powierzchnie ślizgowe kolejnych cylindrów. Twarde drobiny piasku lub metalowe opiłki obecne w przepracowanym oleju powodują głębokie rysy na chromowanych powłokach poszczególnych elementów. Zwykłe zarysowania gładzi drastycznie zwiększają wewnętrzne tarcie pracujących podzespołów. Prowadzi to do bardzo nierównego, skokowego ruchu, a z czasem utrudnia swobodny powrót elementów pod wpływem samej grawitacji. Zużycie polimerowych uszczelek między poszczególnymi poziomami skutkuje szybkimi przeciekami ciśnienia. Regularna wymiana medium roboczego staje się kluczowym warunkiem bezpiecznej i bezawaryjnej pracy całego układu.

Zastosowanie układów wielostopniowych w maszynach

Dobór odpowiedniego mechanizmu wielosekcyjnego zależy od charakterystyki podnoszonych ładunków oraz ekstremalnego środowiska pracy całego pojazdu. Standardowe wersje jednotłoczkowe napędzają klasyczne wywrotki z tylnym wyładunkiem, gdzie sam ciężar pustej skrzyni wystarcza do płynnego złożenia segmentów. Skomplikowane pojazdy komunalne oraz ciężkie ładowarki wymagają często układów pięcio- lub sześcio-stopniowych, które wytrzymują silne naprężenia boczne na nierównym gruncie. Prawidłowo i precyzyjnie wykonany siłownik teleskopowy gwarantuje stabilność ramy pojazdu nawet przy maksymalnym wychyleniu z wyjątkowo ciężkim ładunkiem na pokładzie.

Warunki eksploatacji bezpośrednio narzucają konstruktorom rygorystyczne wymagania wobec jakości stali oraz zastosowanych pierścieni zgarniających. Maszyny rolnicze oraz przyczepy pracujące przy codziennym wyrębie lasu zmagają się z ogromnym zapyleniem i błotem. Eksperci wspierający serwisy maszyn z ramienia hurtowni Hydrokon - Hydraulika Siłowa zwracają uwagę na konieczność stosowania wytrzymałych zgarniaczy chroniących gładzie cylindrów. Dobrze zabezpieczony element wysuwny wytrzymuje kilkadziesiąt tysięcy cykli roboczych bez najmniejszej utraty początkowych parametrów udźwigu. W nowoczesnych podnośnikach koszowych instaluje się dodatkowe bloki zaworowe, które zapewniają stabilną prędkość opadania wszystkich rur nośnych.
